Rozmiestnenie zón v kúpeľni: Kam môžete dať elektrinu?

Kúpeľňa je miestom, kde treba bezpečne zosúladiť dve inak navzájom sa vylučujúce zložky: vodu a elektrinu. Bez maximálne bezpečnej elektroinštalácie to nepôjde. Kvôli zvýšenej vlhkosti a vode tu vzniká vyššie riziko nebezpečenstva spôsobeného elektrickým prúdom. Existujú preto špeciálne predpisy pre bezpečnostné zóny, ktoré určujú umiestnenie svietidiel a iných elektrických zariadení. Aké sú normy limitujúce zonáciu a rozmiestnenie elektroinštalácie v kúpeľni?

Prehľad zón

Problematike rozmiestnenia elektrických zariadení v kúpeľni sa podrobne venuje technická norma STN 33 2000-7-701, problematike inštalačných zón zase norma STN 33 2130. Rozmery zón v kúpeľni sa merajú vzhľadom na steny, pevné priečky, stropy, dvere a výklenky, vymedzujúce povolený rozsah.

Podľa stupňa nebezpečenstva sú rizikové oblasti rozdelené do pôvodne štyroch zón číslovaných od 0 do 3. V aktuálnej norme sa však klasifikovanie zjednodušilo a posledná z nich vypadla.

Avšak, keďže s delením kúpeľne na štyri zóny sa stretávame stále, pripomeňme si zaužívanú klasifikáciu:

• zóna 0 - v oblasti vane alebo sprchovacieho kúta,
• zóna 1 - nad vaňou,
• zóna 2 - je 60 cm od vane alebo sprchovacieho kúta na každú stranu,
• zóna 3 - prilieha k zóne 2.


Zóna 0

Zahŕňa priestor vane alebo sprchovacieho kúta. V priestore so sprchou bez vane je zóna 0 vymedzená podlahou a rovinou vo výške 0,05 m nad podlahou.

Je povolené používať zariadenia s nízkym ochranným napätím, maximálne do 12 voltov.

Pozor, nesmú tu byť žiadne káble!

Zóna 1

Zahŕňa steny a strop nad vaňou a sprchou do výšky nástavca sprchovej hlavice alebo aspoň do výšky 225 cm od podlahy. Je ohraničená zvislými plochami obklopujúcimi vaňu alebo sprchovací kút.

V tejto zóne kúpeľne je už povolené inštalovať niektoré elektrické zariadenia (ohrievače vody, vírivka) s minimálnou výškou 1 meter od okraja vane.

Pozor, nesmú tu byť iné svietidlá než tie s ochranou proti tryskajúcej vode!

Zóna 2

Zahŕňa steny a strop okolo zóny 1 až do výšky 3 m od podlahy a 60 cm v horizontálnej osi. Tu je možné inštalovať ohrievače vody, sprchové čerpadlá, vybavenie pre vírivky, ventilátory či svietidlá.

Svietidlá však musia spĺňať stupeň ochrany IPX4, a to vrátane tých, ktoré sú umiestnené nad umývadlom.

Zóna 3

Ide o priestor priliehajúci k zóne 2, široký 2,4 m a siahajúci do výšky až 3 m od podlahy. V tejto zóne kúpeľne je povolené inštalovať elektrické zásuvky s napätím 230 V, rovnako ako aj bežné svietidlá so stupňom krytia IP20.

Dôležitá je aj dvojitá izolácia.

Pozrite si tiež: Aká je ideálna výška umývadla v kúpeľni? Do úvahy treba vziať tieto faktory

Ďalšie pravidlá pre bezpečnú elektroinštaláciu v kúpeľni

Okrem vyššie vysvetlenej zonácie existujú ešte nasledovné pravidlá, o ktorých by ste mali vedieť:

• Zásuvku pri umývadle, ktorú chcete osadiť do výšky menšej ako 120 cm, môžete umiestniť až 20 cm od hrany umývacieho priestoru.
• Zásuvka a vypínač, ktorých výška je 120 cm, už môžu byť na hrane umývacieho priestoru, nie však v ňom.
• Lampa nad umývadlom musí byť umiestnená do výšky 180 cm od podlahy.

Zariaďujete si kúpeľňu a zháňate vane, sprchové kúty, vaničky a žľaby, vodovodné batérie či sanitárnu keramiku? Alebo na kúpeľni ešte len pracujete a hľadáte niečo pre bezpečnosť v kúpeľni?

Popozerajte sa v našom e-shope PVM Systém. V prípade otázok sme vám k dispozícii.

Najobľúbenejšie sprchové kúty

Roltechnik Sanipro sprchovací kút Orlando Neo 800 brillant/matt glass

AKCIA

Kód: 101074

234,90 €
Zľava   25 %

313,20 €

  ks

Dostupnosť do 2-4 týždňov

Doprava cena za dopravu 15,00

Detail produktu Do košíka

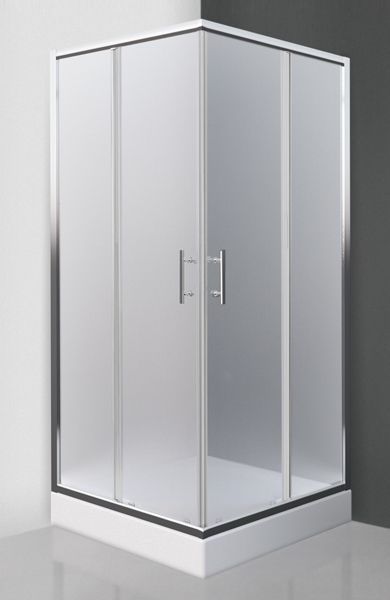

Roltechnik Sanipro sprchovací kút Orlando Neo 900 brillant/matt glass

AKCIA

Kód: 101073

247,50 €
Zľava   25 %

330,00 €

  ks

Dostupnosť do 2-4 týždňov

Doprava cena za dopravu 20,00

Detail produktu Do košíka

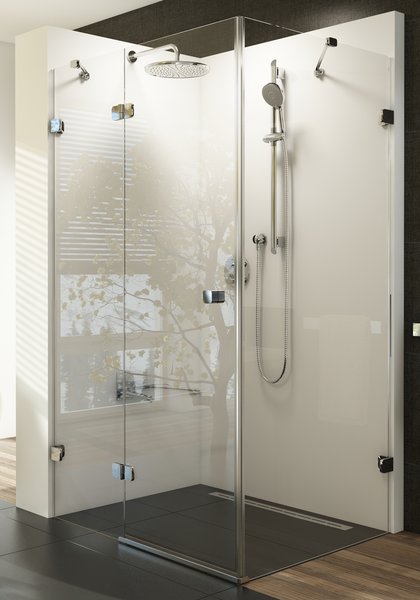

Ravak Brilliant sprchový kút BSDPS-100 L chróm / transparent ľavý
